Cấu Tạo Thiết Bị Trao Đổi Nhiệt Dạng Tấm ⚡️ Ứng Dụng Thực Tiễn

32

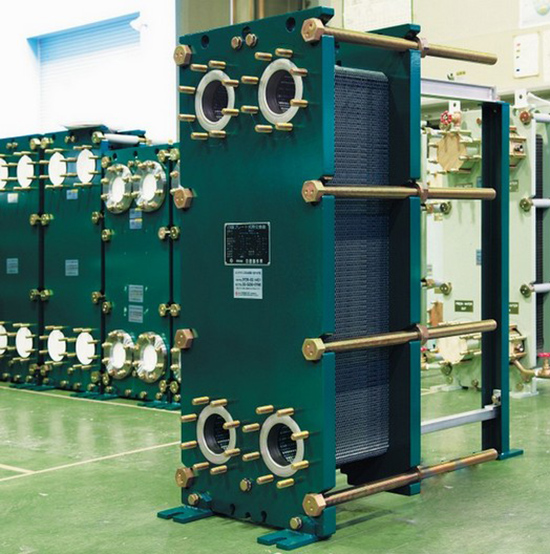

cấu tạo thiết bị trao đổi nhiệt dạng tấm

Nếu quy trình hoạt động sản xuất của bạn đang cần một thiết bị trao đổi nhiệt dạng tấm nhưng bạn lại không hiểu về cấu tạo thiết bị trao đổi nhiệt dạng tấm là như thế nào để thêm vào quy trình hoạt động thì tham khảo ngay bài viết này nhé.

Thiết bị trao đổi nhiệt dạng tấm là gì?

Thiết bị trao đổi nhiệt dạng tấm là thiết bị dùng để truyền (trao đổi) nhiệt giữa hai hay nhiều vật mang nhiệt dạng tấm, giữa bề mặt rắn và chất lỏng ở các nhiệt độ khác nhau.

Trong các ứng dụng, bộ trao đổi nhiệt có thể được sử dụng để làm nóng-làm mát hoặc bay hơi-ngưng tụ, thu hồi nhiệt, khử trùng, v.v. Hầu hết các thiết bị trao đổi nhiệt sử dụng vách ngăn để tránh trộn lẫn hoặc rò rỉ.

Do sự đa dạng trên, thiết bị trao đổi nhiệt có thể được phân loại theo cấu trúc, công dụng, lượng nhiệt trung bình, hình dạng bề mặt thiết bị trao đổi nhiệt và kiểu dòng chảy. Trong số đó, phân loại thiết bị trao đổi nhiệt dựa trên cấu trúc là phổ biến nhất.

Bảo trì Thiết bị trao đổi nhiệt dạng tấm

Thông số kỹ thuật sản phẩm

  • Vật liệu trao đổi nhiệt dạng tấm: SS304, SS316, titan, Hastelloy,….
  • Chất liệu gioăng: cao su nitrile, cao su EPDM, cao su flo,….
  • Chất liệu khung đỡ: SS304, Thép nguội sơn tĩnh điện hoặc sơn phủ epoxy.
  • Áp suất làm việc: 10 -16 bar
  • Nhiệt độ làm việc: 180oC
  • Độ dày tấm trao đổi nhiệt: 0,5-0,6mm
  • Kích thước lỗ kết nối: 1 1/4 “; DN 50/2”; DN 100/4 “; DN 65/2”;
  • Lưu lượng: 20 – 4000 m3 /h

Thiết bị trao đổi nhiệt dạng tấm hàn

Cấu tạo của thiết bị trao đổi nhiệt dạng tấm

Thiết bị trao đổi nhiệt dạng tấm gồm 3 thành phần chính là tấm trao đổi nhiệt, gioăng làm kín và khung kim loại cố định.

  • Bộ trao đổi nhiệt bằng kim loại tấm được làm từ các kim loại có thành mỏng được ghép lại với nhau tạo thành một khối và gắn chặt vào khung kim loại. Chúng có nhiệm vụ giúp các chất trao đổi nhiệt với nhau.
  • Gioăng là bộ phận được chèn vào giữa các tấm kim loại để làm kín và ngăn không cho môi chất lạnh bị rò rỉ trong quá trình hoạt động. Các vật liệu thường được sử dụng là NBR, EPDM, Viton, v.v.
  • Cuối cùng, giá đỡ cố định được làm bằng kim loại. Đây là nơi các tấm trao đổi nhiệt và các thành phần khác tạo thành một bộ trao đổi nhiệt hoàn chỉnh.

Cau-tao-thiet-bi-trao-doi-nhiet-dang-tam

Cách thức hoạt động của thiết bị trao đổi nhiệt dạng tấm

Bộ trao đổi nhiệt dạng tấm về cơ bản là hoạt động tạo điều kiện trao đổi nhiệt liên tục giữa hai chất lỏng nóng và lạnh, nhưng do sự can thiệp của thiết bị nên hai chất lỏng không hòa trộn với nhau.

Trong quá trình trao đổi, lưu chất lạnh sẽ tăng dần nhiệt độ, giảm dần nhiệt độ của lưu chất nóng, tùy theo nhu cầu sử dụng và sản xuất mà tính toán sự tăng giảm nhiệt độ để đạt được nhiệt độ chính xác. Nhiệt độ tại đầu ra của chất lỏng được gia nhiệt.

 Kích cỡ Thiết bị trao đổi nhiệt dạng tấm

Ưu – nhược điểm của thiết bị trao đổi nhiệt dạng tấm

Ưu điểm:

  • Hiệu suất của thiết bị trao đổi nhiệt tốt hơn so với các thiết bị trao đổi nhiệt khác.
  • Thiết bị nhỏ gọn tiết kiệm không gian lắp đặt.
  • Có thể tháo rời để bảo trì và vệ sinh dễ dàng.
  • Dễ dàng nâng cao khả năng làm việc.
  • Độ bền cao và ít hỏng hóc.
  • Giá cả cạnh tranh.

Nhược điểm: Việc chế tạo thiết bị trao đổi nhiệt thường phải nhiệt luyện và gia công phức tạp.

Tổng hợp thiết bị trao đổi nhiệt dạng tấm

Tại sao sử dụng thiết bị trao đổi nhiệt dạng tấm

Hệ số truyền nhiệt cao

Nói chung, giá trị hệ số truyền nhiệt X của hệ thống truyền nhiệt của thiết bị gia nhiệt có thể đạt 3000 ~ 7000W / ㎡. ° C.

Điều này cho thấy thiết bị trao đổi nhiệt dạng tấm chỉ cần 1/2 đến 1/4 diện tích của thiết bị trao đổi nhiệt dạng vỏ và ống để đạt được hiệu quả trao đổi nhiệt như nhau.

Bộ trao đổi nhiệt dạng tấm gasket BH30

Chi phí đầu tư thấp

Trong cùng một điều kiện làm việc, thiết bị trao đổi nhiệt dạng tấm giúp giảm đáng kể chi phí đầu tư thiết bị và điện năng tiêu thụ do tiết kiệm diện tích trao đổi nhiệt, không gian sàn và tiêu thụ nước làm mát. Đặc biệt khi sử dụng các vật liệu đắt tiền thì mức đầu tư càng giảm đi rõ rệt.

Sản phẩm trao đổi nhiệt dạng tấm BB150

Cấu trúc nhỏ gọn và bảo trì dễ dàng

Trong cùng điều kiện làm việc, không gian chiếm dụng của bộ trao đổi nhiệt dạng tấm chỉ bằng 1/2 đến 1/3 không gian của bộ trao đổi nhiệt dạng vỏ và ống. Nó rất dễ bảo trì, chỉ cần nới lỏng vít kẹp là có thể tháo rời và lắp ráp vào không gian ban đầu và không cần tốn nhiều diện tích để bảo dưỡng như thiết bị trao đổi nhiệt dạng vỏ và ống.

Thiết bị trao đổi nhiệt dạng tấm hàn BL14

Ứng dụng của thiết bị trao đổi nhiệt dạng tấm

  • Ứng dụng HVAC: thiết bị ngưng tụ, thiết bị bay hơi, thiết bị làm lạnh.
  • Ứng dụng trong ngành thực phẩm: thanh trùng, tiệt trùng, cô đặc dung dịch hỗn hợp, …
  • Ứng dụng công nghiệp hóa chất: sưởi ấm, làm lạnh.
  • Các ứng dụng trong ngành năng lượng: làm mát tuabin, hút ẩm, thu hồi nhiệt, v.v.
  • Ứng dụng hàng hải: ngưng tụ, chưng cất nước biển, làm mát động cơ, v.v.

Sản phẩm trao đổi nhiệt dạng tấm ghép gioăng

Đơn vị nào cung cấp thiết bị trao đổi nhiệt dạng tấm chất lượng?

Nếu bạn đang tìm nhà cung cấp thiết bị trao đổi nhiệt dạng tấm để phục vụ quy trình hoạt động sản xuất của mình, bạn có thể tham khảo đơn vị DTP Tech.

DTP Tech là đơn vị nổi tiếng chuyên cung cấp các giải pháp kỹ thuật và sản phẩm về thiết bị trao đổi nhiệt, chống ăn mòn kim loại đặc biệt cho các đơn vị dân dụng, máy móc sản xuất cho các nhà sản xuất trong và ngoài nước.

Các sản phẩm trao đổi nhiệt dạng tấm của DTP Tech được sản xuất theo công nghệ hiện đại và trải qua quá trình kiểm tra nghiêm ngặt trước khi đưa đến tay khách hàng.

Khi bạn chọn DTP Tech, bạn sẽ có được những giải pháp chất lượng với chi phí hợp lý, giúp bạn tối ưu hóa lợi tức đầu tư, giải quyết các vấn đề về trao đổi nhiệt và ăn mòn trong vận hành và sản xuất, mang đến bạn trải nghiệm chất lượng sản phẩm và dịch vụ tốt nhất cho bạn

Thiết bị trao đổi nhiệt tấm ghép gioăng BB200

Chi tiết liên hệ DTP Tech:

  • Địa chỉ: 759/7A Hương lộ 2. KP. 2, P. Bình Trị Đông, Q. Bình Tân, TP. HCM
  • Hotline: 0938266100
  • Email: info@dtptech.vn
  • Website: https://dtptech.vn/

Như vậy, bạn đã hiểu về cấu tạo thiết bị trao đổi nhiệt dạng tấm, hy vọng bài viết này đã cung cấp các thông tin cần thiết cho bạn tham khảo để lựa chọn được thiết bị trao đổi nhiệt tốt nhất nhé.
